TRADUCCIONES DE DIRECCIONES DE RED IPv4 NAT

CARACTERSTICAS DE NAT

No existen suficientes direcciones IPv4 públicas para asignar una dirección única a cada dispositivo conectado a Internet. Las redes suelen implementarse mediante el uso de direcciones IPv4 privadas, según se definen en RFC 1918. En la figura 1, se muestra el rango de direcciones incluidas en RFC 1918. Es muy probable que la computadora que utiliza para ver este curso tenga asignada una dirección privada.

Estas direcciones privadas se utilizan dentro de una organización o un sitio para permitir que los dispositivos se comuniquen localmente. Sin embargo, como estas direcciones no identifican empresas u organizaciones individuales, las direcciones privadas IPv4 no se pueden enrutar a través de Internet. Para permitir que un dispositivo con una dirección IPv4 privada acceda a recursos y dispositivos fuera de la red local, primero se debe traducir la dirección privada a una dirección pública

Como se muestra en la figura 2, NAT proporciona la traducción de direcciones privadas a direcciones públicas. Esto permite que un dispositivo con una dirección IPv4 privada acceda a recursos fuera de su red privada, como los que se encuentran en Internet. La combinación de NAT con las direcciones IPv4 privadas resultó ser un método útil para preservar las direcciones IPv4 públicas. Se puede compartir una única dirección IPv4 pública entre cientos o incluso miles de dispositivos, cada uno configurado con una dirección IPv4 privada exclusiva.

Sin NAT, el agotamiento del espacio de direcciones IPv4 habría ocurrido mucho antes del año 2000. Sin embargo, NAT presenta algunas limitaciones, las cuales se analizan más adelante en este capítulo. La solución al agotamiento del espacio de direcciones IPv4 y a las limitaciones de NAT es la transición final a IPv6.

QUE ES NAT ¿

NAT tiene muchos usos, pero el principal es conservar las direcciones IPv4 públicas. Esto se logra al permitir que las redes utilicen direcciones IPv4 privadas internamente y al proporcionar la traducción a una dirección pública solo cuando sea necesario. NAT tiene el beneficio adicional de proporcionar cierto grado de privacidad y seguridad adicional a una red, ya que oculta las direcciones IPv4 internas de las redes externas.

Los routers con NAT habilitada se pueden configurar con una o más direcciones IPv4 públicas válidas. Estas direcciones públicas se conocen como “conjunto de NAT”. Cuando un dispositivo interno envía tráfico fuera de la red, el router con NAT habilitada traduce la dirección IPv4 interna del dispositivo a una dirección pública del conjunto de NAT

En general, los routers NAT funcionan en la frontera de una red de rutas internas. Una red de rutas internas es aquella que tiene una única conexión a su red vecina, una entrada hacia la red y una salida desde ella.

Cuando un dispositivo dentro de la red de rutas internas desea comunicarse con un dispositivo fuera de su red, el paquete se reenvía al router de frontera. El router de frontera realiza el proceso de NAT, es decir, traduce la dirección privada interna del dispositivo a una dirección pública, externa y enrutable.

Los términos “interna” y “externa” se combinan con los términos “global” y “local” para hacer referencia a direcciones específicas. En la ilustración, el router R2 se configuró para proporcionar NAT. Este tiene un conjunto de direcciones públicas para asignar a los hosts internos.

· Dirección local interna: la dirección de origen vista desde el interior de la red. En la ilustración, la dirección IPv4 192.168.10.10 se asignó a la PC1. Esta es la dirección local interna de la PC1.

· Dirección global interna: la dirección de origen vista desde la red externa. En la ilustración, cuando se envía el tráfico de la PC1 al servidor web en 209.165.201.1, el R2 traduce la dirección local interna a una dirección global interna. En este caso, el R2 cambia la dirección IPv4 de origen de 192.168.10.10 a 209.165.200.226. De acuerdo con la terminología de NAT, la dirección local interna 192.168.10.10 se traduce a la dirección global interna 209.165.200.226.

· Dirección global externa: la dirección del destino vista desde la red externa. Es una dirección IPv4 enrutable globalmente y asignada a un host en Internet. Por ejemplo, se puede llegar al servidor web en la dirección IPv4 209.165.201.1. Por lo general, las direcciones externas globales y locales son iguales.

· Dirección local externa: la dirección del destino vista desde la red interna. En este ejemplo, la PC1 envía tráfico al servidor web en la dirección IPv4 209.165.201.1. Si bien es poco frecuente, esta dirección podría ser diferente de la dirección globalmente enrutable del destino.

En la ilustración, se muestra cómo se dirige el tráfico que se envía desde una computadora interna hacia un servidor web externo a través del router con NAT habilitada. También se muestra cómo se dirige y se traduce inicialmente el tráfico de retorno.

TIPOS DE NAT

• NAT ESTATICA

Existen tres tipos de traducción NAT:

· Traducción estática de direcciones (NAT estática): asignación de direcciones uno a uno entre una dirección local y una global.

· Traducción dinámica de direcciones (NAT dinámica): asignación de varias direcciones a varias direcciones entre direcciones locales y globales.

· Traducción de la dirección del puerto (PAT): asignación de varias direcciones a una dirección entre direcciones locales y globales. Este método también se conoce como “sobrecarga” (NAT con sobrecarga).

• NAT estática

La NAT estática consiste en una asignación uno a uno entre direcciones locales y globales. Estas asignaciones son configuradas por el administrador de red y se mantienen constantes.

En la ilustración, el R2 se configuró con las asignaciones estáticas para las direcciones locales internas del Svr1, la PC2 y la PC3. Cuando estos dispositivos envían tráfico a Internet, sus direcciones locales internas se traducen a las direcciones globales internas configuradas. Para las redes externas, estos dispositivos tienen direcciones IPv4 públicas.

La NAT estática resulta útil, en especial para los servidores web o los dispositivos que deben tener una dirección constante que sea accesible tanto desde Internet, como desde el servidor web de una empresa. También es útil para los dispositivos a los que debe poder acceder el personal autorizado cuando no está en su lugar de trabajo, pero no el público en general en Internet. Por ejemplo, un administrador de red puede acceder a la dirección global interna del Svr1 (209.165.200.226) desde la PC4 mediante SSH. El R2 traduce esta dirección global interna a la dirección local interna y conecta la sesión del administrador al Svr1.

La NAT estática requiere que haya suficientes direcciones públicas disponibles para satisfacer la cantidad total de sesiones de usuario simultáneas.

NAT DINAMICO

La NAT dinámica utiliza un conjunto de direcciones públicas y las asigna según el orden de llegada. Cuando un dispositivo interno solicita acceso a una red externa, la NAT dinámica asigna una dirección IPv4 pública disponible del conjunto.

En la ilustración, la PC3 accede a Internet mediante la primera dirección disponible del conjunto de NAT dinámica. Las demás direcciones siguen disponibles para utilizarlas. Al igual que la NAT estática, la NAT dinámica requiere que haya suficientes direcciones públicas disponibles para satisfacer la cantidad total de sesiones de usuario simultáneas.

TRADUCCION DE PUERTOS PAT

La traducción de la dirección del puerto (PAT), también conocida como “NAT con sobrecarga”, asigna varias direcciones IPv4 privadas a una única dirección IPv4 pública o a algunas direcciones. Esto es lo que hace la mayoría de los routers domésticos. El ISP asigna una dirección al router, no obstante, varios miembros del hogar pueden acceder a Internet de manera simultánea. Esta es la forma más común de NAT.

Con PAT, se pueden asignar varias direcciones a una o más direcciones, debido a que cada dirección privada también se rastrea con un número de puerto. Cuando un dispositivo inicia una sesión TCP/IP, genera un valor de puerto de origen TCP o UDP para identificar la sesión de forma exclusiva. Cuando el router NAT recibe un paquete del cliente, utiliza su número de puerto de origen para identificar de forma exclusiva la traducción NAT específica.

PAT garantiza que los dispositivos usen un número de puerto TCP distinto para cada sesión con un servidor en Internet. Cuando llega una respuesta del servidor, el número de puerto de origen, que se convierte en el número de puerto de destino en la devolución, determina a qué dispositivo el router reenvía los paquetes. El proceso de PAT también valida que los paquetes entrantes se hayan solicitado, lo que añade un grado de seguridad a la sesión.

En el ejemplo anterior, los números de puerto del cliente, 1331 y 1555, no se modificaron en el router con NAT habilitada. Esta no es una situación muy probable, porque existe una gran posibilidad de que estos números de puerto ya se hayan conectado a otras sesiones activas.

PAT intenta conservar el puerto de origen inicial. Sin embargo, si el puerto de origen inicial ya está en uso, PAT asigna el primer número de puerto disponible desde el comienzo del grupo de puertos correspondiente de 0 a 511, 512 a 1023 o 1024 a 65 535. Cuando no hay más puertos disponibles y hay más de una dirección externa en el conjunto de direcciones, PAT avanza a la siguiente dirección para intentar asignar el puerto de origen inicial. Este proceso continúa hasta que no haya más direcciones IP externas o puertos disponi

COMPARACION DE PAT Y NAT

Hacer un resumen de las diferencias entre NAT y PAT contribuye a la comprensión de ambas.

Como se muestran en la ilustración, NAT traduce direcciones IPv4 en una relación de 1:1 entre direcciones IPv4 privadas y direcciones IPv4 públicas. Sin embargo, PAT modifica la dirección y el número de puerto.

NAT reenvía los paquetes entrantes a su destino interno mediante la dirección IPv4 de origen de entrada proporcionada por el host en la red pública. En general, con PAT hay solo una o muy pocas direcciones IPv4 públicamente expuestas. Los paquetes entrantes de la red pública se enrutan a sus destinos en la red privada consultando una tabla en el router NAT. Esta tabla hace un seguimiento de los pares de puertos públicos y privados. Esto se denomina “seguimiento de conexiones”.

Paquetes sin segmento de capa 4

¿Qué sucede con los paquetes IPv4 que transportan datos que no son segmentos TCP o UDP? Estos paquetes no contienen un número de puerto de capa 4. PAT traduce la mayoría de los protocolos comunes transmitidos mediante IPv4 que no utilizan TCP o UDP como protocolo de la capa de transporte. El más común de ellos es ICMPv4. PAT maneja cada uno de estos tipos de protocolos de manera diferente. Por ejemplo, los mensajes de consulta, las solicitudes de eco y las respuestas de eco de ICMPv4 incluyen una ID de consulta. ICMPv4 utiliza la ID de consulta para identificar una solicitud de eco con su respectiva respuesta. La ID de consulta aumenta con cada solicitud de eco enviada. PAT utiliza la ID de consulta en lugar de un número de puerto de capa 4.

VENTAJAS DE NAT

Como se resalta en la ilustración, NAT proporciona muchos beneficios, incluido lo siguiente:

· NAT conserva el esquema de direccionamiento legalmente registrado al permitir la privatización de las intranets. NAT conserva las direcciones mediante la multiplexación de aplicaciones en el nivel de puerto. Con la NAT con sobrecarga, los hosts internos pueden compartir una única dirección IPv4 pública para todas las comunicaciones externas. En este tipo de configuración, se requieren muy pocas direcciones externas para admitir varios hosts internos.

· NAT aumenta la flexibilidad de las conexiones a la red pública. Se pueden implementar varios conjuntos y conjuntos de respaldo y de equilibrio de carga para asegurar conexiones de red pública confiables.

· NAT proporciona coherencia a los esquemas de direccionamiento de red interna. Para cambiar el esquema de direcciones IPv4 públicas en una red que no utiliza direcciones IPv4 privadas ni NAT, se requiere redireccionar todos los hosts en la red existente. Los costos de redireccionamiento de hosts pueden ser considerables. NAT permite mantener el esquema de direcciones IPv4 privadas existente a la vez que facilita el cambio a un nuevo esquema de direccionamiento público. Esto significa que una organización podría cambiar los ISP sin necesidad de modificar ninguno de sus clientes internos.

· NAT proporciona seguridad de red. Debido a que las redes privadas no anuncian sus direcciones ni su topología interna, son razonablemente seguras cuando se utilizan en conjunto con NAT para obtener acceso externo controlado. Sin embargo, NAT no reemplaza a los firewalls.

DESVENTAJAS DE NAT

Como se resalta en la ilustración, NAT presenta algunas desventajas. El hecho de que los hosts en Internet parezcan comunicarse de forma directa con el dispositivo con NAT habilitada, en lugar de hacerlo con el host real dentro de la red privada, genera una serie de inconvenientes.

Una desventaja del uso de NAT se relaciona con el rendimiento de la red, en especial, en el caso de los protocolos en tiempo real como VoIP. NAT aumenta los retrasos de switching porque la traducción de cada dirección IPv4 dentro de los encabezados del paquete lleva tiempo. Al primer paquete siempre se aplica el switching de procesos por la ruta más lenta. El router debe revisar todos los paquetes para decidir si necesitan traducción. El router debe modificar el encabezado de IPv4 y, posiblemente, el encabezado TCP o UDP. El checksum del encabezado de IPv4, junto con el checksum de TCP o UDP, se debe volver a calcular cada vez que se realiza una traducción. Si existe una entrada de caché, el resto de los paquetes atraviesan la ruta de switching rápido; de lo contrario, también se retrasan.

Otra desventaja del uso de NAT es que se pierde el direccionamiento de extremo a extremo. Muchos protocolos y aplicaciones de Internet dependen del direccionamiento de extremo a extremo desde el origen hasta el destino. Algunas aplicaciones no funcionan con NAT. Por ejemplo, algunas aplicaciones de seguridad, como las firmas digitales, fallan porque la dirección IPv4 de origen cambia antes de llegar a destino. Las aplicaciones que utilizan direcciones físicas, en lugar de un nombre de dominio calificado, no llegan a los destinos que se traducen a través del router NAT. En ocasiones, este problema se puede evitar al implementar las asignaciones de NAT estática.

CONFIGURACIONES

• NAT ESTATICO

Paso 1. El primer paso consiste en crear una asignación entre la dirección local interna y las direcciones globales internas. Por ejemplo, en la figura 1, la dirección local interna 192.168.10.254 y la dirección global interna 209.165.201.5 se configuraron como traducción NAT estática.

Paso 2. Una vez configurada la asignación, las interfaces que participan en la traducción se configuran como interna o externa con respecto a NAT. En el ejemplo, la interfaz Serial 0/0/0 del R2 es una interfaz interna, y la interfaz Serial 0/1/0 es una interfaz externa.

Los paquetes que llegan hasta la interfaz interna del R2 (Serial 0/0/0) desde la dirección IPv4 local interna configurada (192.168.10.254) se traducen y, luego, se reenvían hacia la red externa. Los paquetes que llegan a la interfaz externa del R2 (Serial 0/1/0), que están dirigidos a la dirección IPv4 global interna configurada (209.165.201.5), se traducen a la dirección local interna (192.168.10.254) y, luego, se reenvían a la red interna.

Con la configuración anterior, en la ilustración se muestra el proceso de traducción de NAT estática entre el cliente y el servidor web. En general, las traducciones estáticas se utilizan cuando los clientes en la red externa (Internet) necesitan llegar a los servidores en la red interna.

configuracio de nat statica
R2(CONFIG)#ipnat inside sourse static 192.168.10.254 209.165.201.5
R2(CONFIG)#int serial 0/0/0
R2(CONFIG-IF)#ip add 10.1.1.2 255.255.255.252
R2(CONFIG-IF)#IP NAT INSIDE
R2(CONFIG-if)#exit
R2(CONFIG)#interf serial 0/1/0
R2(CONFIG-if)#ip add 209.165.200.225 255.255.255.224
R2(CONFIG-if)#ip nat outside

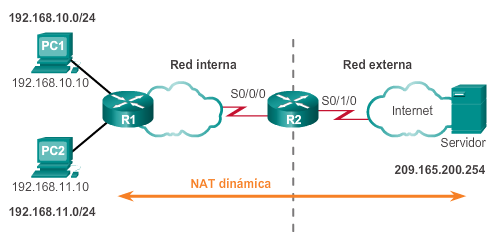

• NAT DINAMICO

Mientras que la NAT estática proporciona una asignación permanente entre una dirección local interna y una dirección global interna, la NAT dinámica permite la asignación automática de direcciones locales internas a direcciones globales internas. Por lo general, estas direcciones globales internas son direcciones IPv4 públicas. La NAT dinámica utiliza un grupo o un conjunto de direcciones IPv4 públicas para la traducción.

Al igual que la NAT estática, la NAT dinámica requiere que se configuren las interfaces interna y externa que participan en la NAT. Sin embargo, mientras que la NAT estática crea una asignación permanente a una única dirección, la NAT dinámica utiliza un conjunto de direcciones.

CONFIGURACION

Paso 1. Defina el conjunto de direcciones que se utilizará para la traducción con el comandoip nat pool. Por lo general, este conjunto es un grupo de direcciones públicas. Las direcciones se definen indicando la primera y la última dirección IP del conjunto. Las palabras clave netmask o prefix-length indican qué bits de la dirección pertenecen a la red y cuáles al host en el rango de direcciones.

Paso 2. Configure una ACL estándar para identificar (permitir) solo aquellas direcciones que se deben traducir. Una ACL demasiado permisiva puede generar resultados impredecibles. Recuerde que al final de cada ACL hay una instrucción implícita para denegar todo.

Paso 3. Conecte la ACL al conjunto. Para conectar la ACL al conjunto, se utiliza el comandoip nat inside source list número-lista-acceso number pool nombre-conjunto. El router utiliza esta configuración para determinar qué dirección (pool) recibe cada dispositivo (list).

Paso 4. Identifique qué interfaces son internas con respecto a NAT; es decir, cualquier interfaz que se conecte a la red interna.

Paso 5. Identifique qué interfaces son externas con respecto a NAT; es decir, cualquier interfaz que se conecte a la red externa.

R2(CONFIG)#ip nat pool  NAT-POOL1 209.165.200.226 209.165.200.240 netmask 255.255.255.224
R2(CONFIG)# acces-list 1 permit 192.168.0.0 0.0.255.255
R2(CONFIG)#inter serial 0/0/0
R2(CONFIG-if)# ip nat inside
R2(CONFIG)#inte serial 0/1/0
R2(CONFIG-if)#ip nat outside

•

• CONFIGURACION DE PAT

AT (también denominada “NAT con sobrecarga”) conserva las direcciones del conjunto de direcciones globales internas al permitir que el router use una dirección global interna para muchas direcciones locales internas. En otras palabras, se puede utilizar una única dirección IPv4 pública para cientos, incluso miles de direcciones IPv4 privadas internas. Cuando se configura este tipo de traducción, el router mantiene suficiente información acerca de los protocolos de nivel superior, de los números de puerto TCP o UDP, por ejemplo, para volver a traducir la dirección global interna a la dirección local interna correcta. Cuando se asignan varias direcciones locales internas a una dirección global interna, los números de puerto TCP o UDP de cada host interno distinguen entre las direcciones locales.

R2(CONFIG)# ip nat pool NAT-POOL2 209.165.200.226 209.265.200.240 netmask 255.255.255.224
R2(CONFIG)# acces-list 1 permit 192.168.0.0 0.0.255.255
R2(CONFIG)#ip nat inside sourse list 1 pool NAT-POOL2 overload
R2(CONFIG)#int serial 0/0/0
R2(CONFIG-if)#ip nat inside
R2(CONFIG)#intface serial 0/1/0
R2(CONFIG)#ip nat outsde

• REENVIO DE PUERTO

El reenvío de puertos (a veces, denominado “tunneling”) consiste en reenviar el tráfico dirigido a un puerto de red específico desde un nodo de red hacia otro. Esta técnica permite que un usuario externo alcance un puerto en una dirección IPv4 privada (dentro de una LAN) desde el exterior a través de un router con NAT habilitada.

En general, las operaciones y los programas peer-to-peer para compartir archivos, como las aplicaciones de servidores web y los FTP salientes, requieren que los puertos de router se reenvíen o se abran para permitir que estas aplicaciones funcionen, como se muestra en la figura 1. Debido a que NAT oculta las direcciones internas, la comunicación peer-to-peer solo funciona desde adentro hacia fuera donde NAT puede asignar las solicitudes salientes a las respuestas entrantes.

El problema es que NAT no permite las solicitudes iniciadas desde el exterior. Esta situación se puede resolver de forma manual. El reenvío de puertos se puede configurar para identificar los puertos específicos que se pueden reenviar a los hosts internos.

Recuerde que las aplicaciones de software de Internet interactúan con los puertos de usuario que necesitan estar abiertos o disponibles para dichas aplicaciones. Las distintas aplicaciones usan puertos diferentes. Esto hace que las aplicaciones y los routers identifiquen los servicios de red de manera predecible. Por ejemplo, HTTP funciona a través del puerto bien conocido 80. Cuando alguien introduce la dirección http://cisco.com, el explorador muestra el sitio web de Cisco Systems, Inc. Tenga en cuenta que no es necesario especificar el número de puerto HTTP para la solicitud de página, ya que la aplicación asume que se trata del puerto 80.

Si se requiere un número de puerto diferente, se puede agregar al URL separado por dos puntos (:). Por ejemplo, si el servidor web escuchara en el puerto 8080, el usuario escribiríahttp://www.ejemplo.com:8080.

• CONFIGURACION

Los comandos de IOS que se usan para implementar el reenvío de puertos son similares a los que se usan para configurar la NAT estática. Básicamente, el reenvío de puertos es una traducción de NAT estática con un número de puerto TCP o UDP específico.

En la figura 1, se muestra el comando de NAT estática que se usa para configurar el reenvío de puertos con IOS.

En la figura 2, se muestra un ejemplo de configuración del reenvío de puertos con comandos de IOS en el router R2. La dirección 192.168.10.254 es la dirección IPv4 local interna del servidor web que escucha en el puerto 80. Los usuarios acceden a este servidor web interno con la dirección IP global 209.165.200.225, una dirección IPv4 pública globalmente única. En este caso, es la dirección de la interfaz Serial 0/1/0 del R2. El puerto global se configura como 8080. Este es el puerto de destino que se utiliza junto con la dirección IPv4 global 209.165.200.225 para acceder al servidor web interno. Observe los siguientes parámetros de comando dentro de la configuración NAT:

· ip-local = 192.168.10.254

· puerto-local = 80

· ip-global = 209.165.200.225

· puerto-global = 8080

Cuando no se utiliza un número de puerto bien conocido, el cliente debe especificar el número de puerto de la aplicación.

R2(CONFIG)# ip nat inside sourse static tcp 192.168.10.254 80 209.165.200.225 8080
R2(CONFIG)#interfaz serial 0/0/0
R2(CONFIG)#ip nat inside
R2(CONFIG)#interfaz serial 0/1/0
R2(CONFIG)#ip nat outside
